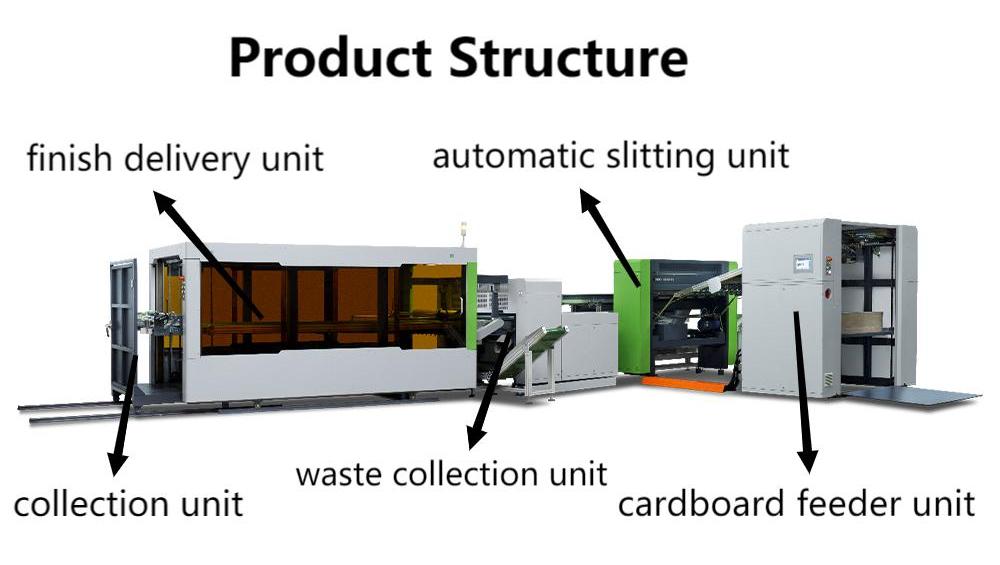

Scheda a fessura della macchina K21A (automatico)
Completare automaticamente il taglio della scheda verticale e il taglio della scheda orizzontale, è necessaria una sola persona per funzionare, il che può ridurre 3-5 persone, ridurre i collegamenti di gestione intermedia, scaricare automaticamente e concentrare il trasporto degli scarti e completare automaticamente lo stack di prodotti finiti.
• Con la funzionalità di scala di regolazione del ravalente digitale, la dimensione dell'input del computer per migliorare l'accuratezza.
• L'intero vassoio di schede viene alimentato automaticamente.
• La scheda a barra lunga viene automaticamente trasmessa al taglio orizzontale dopo il completamento del primo taglio;
• Dopo aver completato il secondo taglio, i prodotti finiti vengono impilati in tutto il vassoio;
• Gli scarti vengono scaricati automaticamente e concentrati in una presa per lo smaltimento degli scarti conveniente;
• Processo operativo semplice e intuitivo per ridurre il processo di produzione.
• Il dispositivo di fornitura di olio centralizzato automatico viene utilizzato per lubrificare tempestivamente e quantitativamente ogni parte.
• Ha adottato il controller PLC e HMI, Il che lo rende più vivido e amichevole nel suo funzionamento.

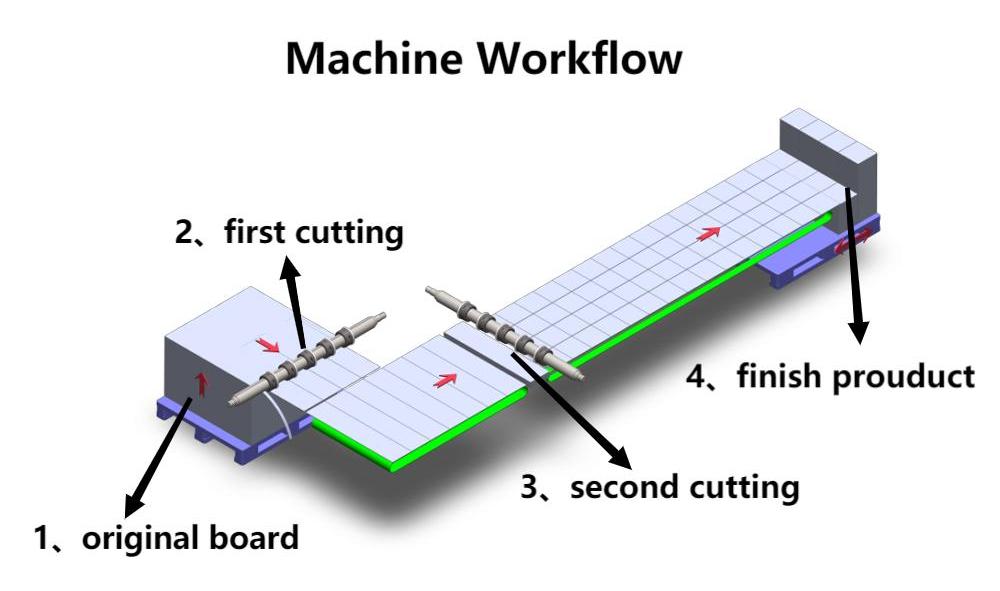

Flusso di lavoro a macchina

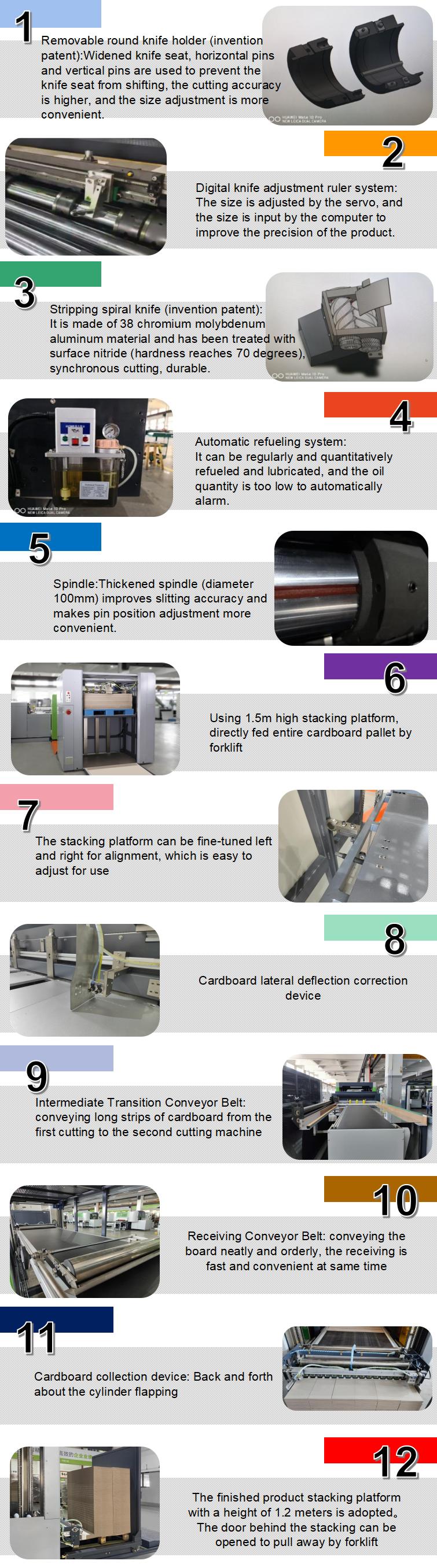

Vantaggio della macchina
Parametri del prodotto
Modello | K21A |
Dimensione di cartone originale
| Primo taglio: min. 750*750mm, max. 1350*1150mm |
Secondo taglio: min. 750*150mm, max. 1150*450mm |
Dimensioni finite | Larghezza: min. 85 mm, max. 600 mm |
Lunghezza: min. 150 mm, max. 450 mm |
Spessore della scheda | 1-4 mm |
Velocità della macchina （Capacità dell'alimentatore del tabellone）
| Max. 30 fogli/min |
Velocità della macchina （Capacità dell'alimentatore a strisce）
| Max. 100 m/min |
Precisione | ± 0,1 mm |
Voltaggio | 380 V / 50Hz / 3P |
Dimensioni della macchina (L*W*H) | 11000 × 6700 × 2200 mm |
| Nota: la velocità della macchina dipende da dimensioni, materiale, ecc. |
Configurazione
Configuratio | Origine | Modello di marca |
| Sfruttamento dell'alimentazione | Taiwa | Delta |
Relè | Giappone | Omron |
| Motore di riduzione della velocità | Taiwan | Tunglee |
Apparato a bassa tensione | America | Eaton |
Interruttore fotoelettrico | Germania | MALATO |
| Sensore di prossimità | Germania | Turck |
Pompa a vuoto | Giappone | Orione |
Viti/guida guida | Taiwan | TBI |
Cilindro pneumatico | Taiwan | Airtac |
Cuscinetto | Germania | Igus |
Applicazione
