introduzione
ZK320 Book Flapping Machine è progettato principalmente per il libro di carta (del coperchio del libro Binding rifinito), per completare la procedura di taglio anteriore del bookblock, cordonatura del libro e pieghevole. Questa macchina semplifica il processo di rilegatura, facile da usare e la regolazione.
Caratteristiche

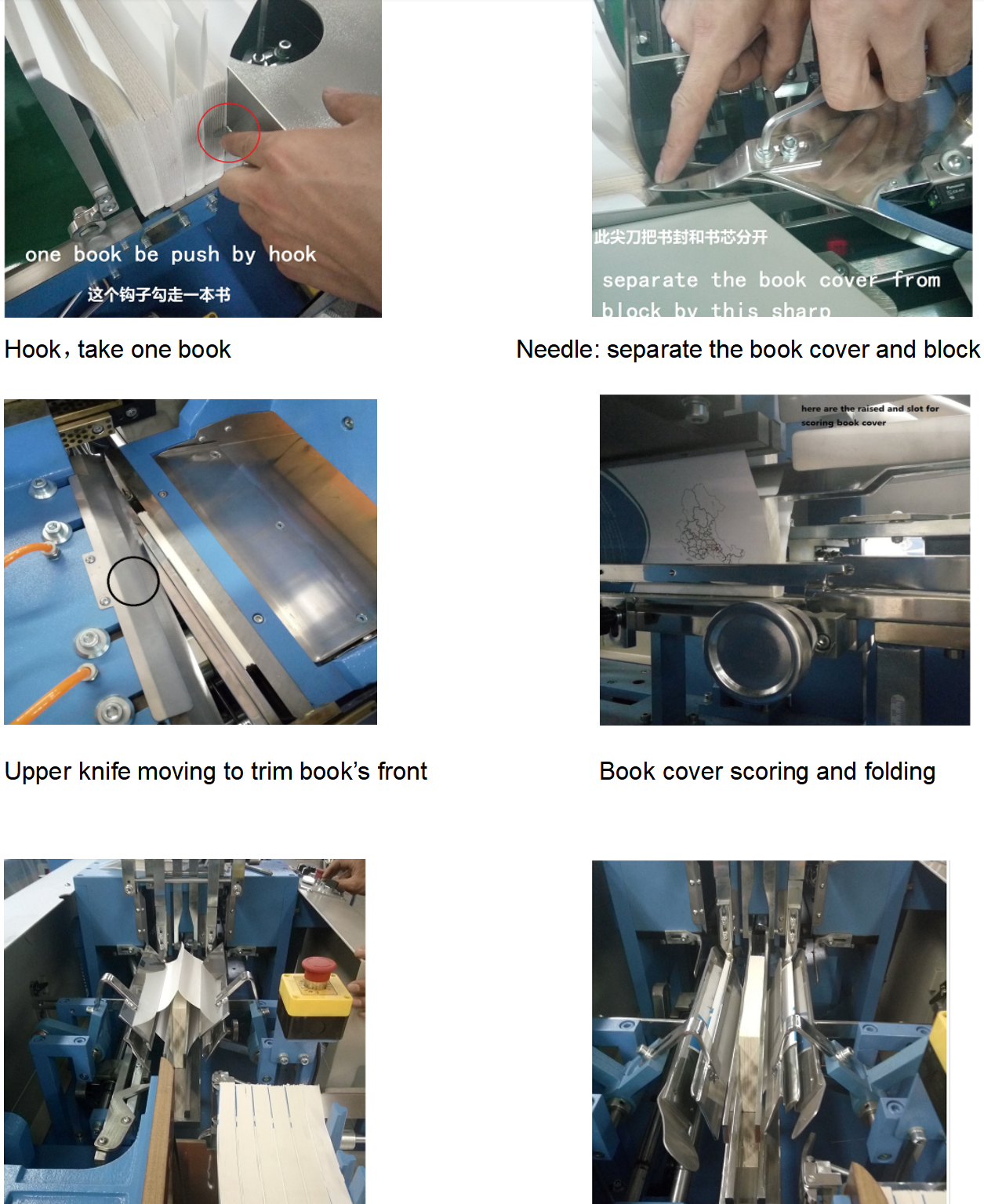

Commenti automatici del libro e del trasportatore di raccolta.
Taglio anteriore in libretto, cordonatura della copertura del libro e piegatura completata da una volta.
Elevata efficienza produttiva e risparmio di tempo.
parametri tecnici
Max. Dimensione del libro (mm) | 320 * 240. |
Min.Book Dimensione (mm) | 150 * 105. |
Spessore max.book (mm) | 45 |
Spessore min.Book (mm) | 6 |
Max.Cover Larghezza pieghevole (mm) | 160 |
Min.cover larghezza pieghevole (mm) | 40 |
Max. Velocità meccanica | 55 libri / min. |
Potenza | 4kw. |
Dimensione complessiva (mm) | 3060 * 1450 * 1606 |
Principali configurazione di apparecchiature elettriche:
DESCRIZIONE | Specifiche | Marca | osservazioni |
Interruttore di alimentazione generale | TDS25. | Tendano | C E. |
interruttore di viaggio | TM1703 15A 250VAC. | Omron. | C E. |
interruttore di polling. | Cm1301 15a 250vac. | Omron. | C E. |
Interruttore | C65 ND16 3P. | Schneider. | C E. |
Interruttore | C65 ND10 3P. | Schneider. | C E. |
Interruttore | C65 ND4 3P. | Schneider. | C E. |
Interruttore | C65 NC4 1P. | Schneider. | C E. |
Potenza di commutazione | Abl2rem24020. | Schneider. | C E. |
Contattore AC | LCI - 09m7c. | Schneider. | C E. |
Relè termico | LRD - 101C. | Schneider. | C E. |
Convertitore di frequenza | ATV312HU40N4. | Schneider. | C E. |
relè intermedio. | Rxm4ab2bd. | Schneider. | C E. |
Relè intermedio. | Rxze2m114. | Schneider. | C E. |
Accendere e spegnere | ZB2 - BE101C. | Schneider. | C E. |
Arresto di emergenza | ZB2 - BE102C. | Schneider. | Ce. |
Pulsante di svolta in avanti | ZB2 - BE101C. | Schneider. | Greco |
Luce indicatore di energia | XB2BW34MIC. | Schneider. | rosso |
Bottone da jogging | Zb2 be101c. | Schneider. | bianco |
Macchina elettrica principale | 4kw. | Weg. | C E. |
