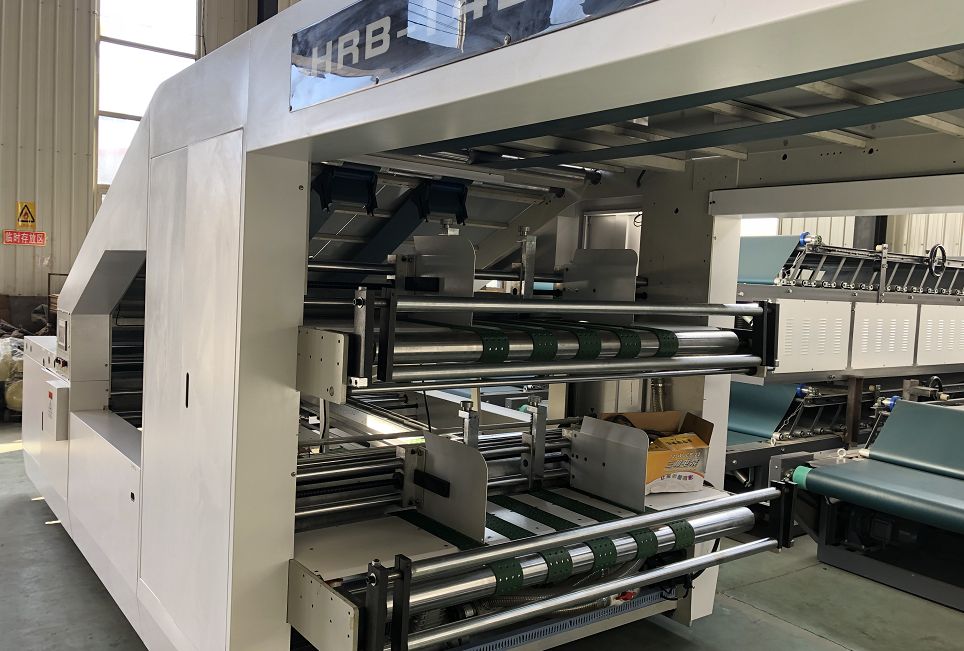

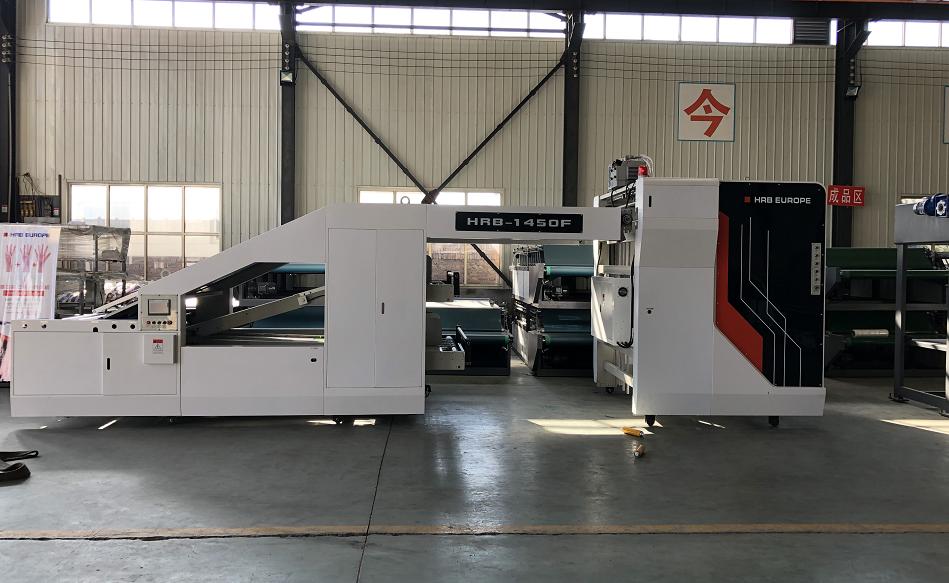

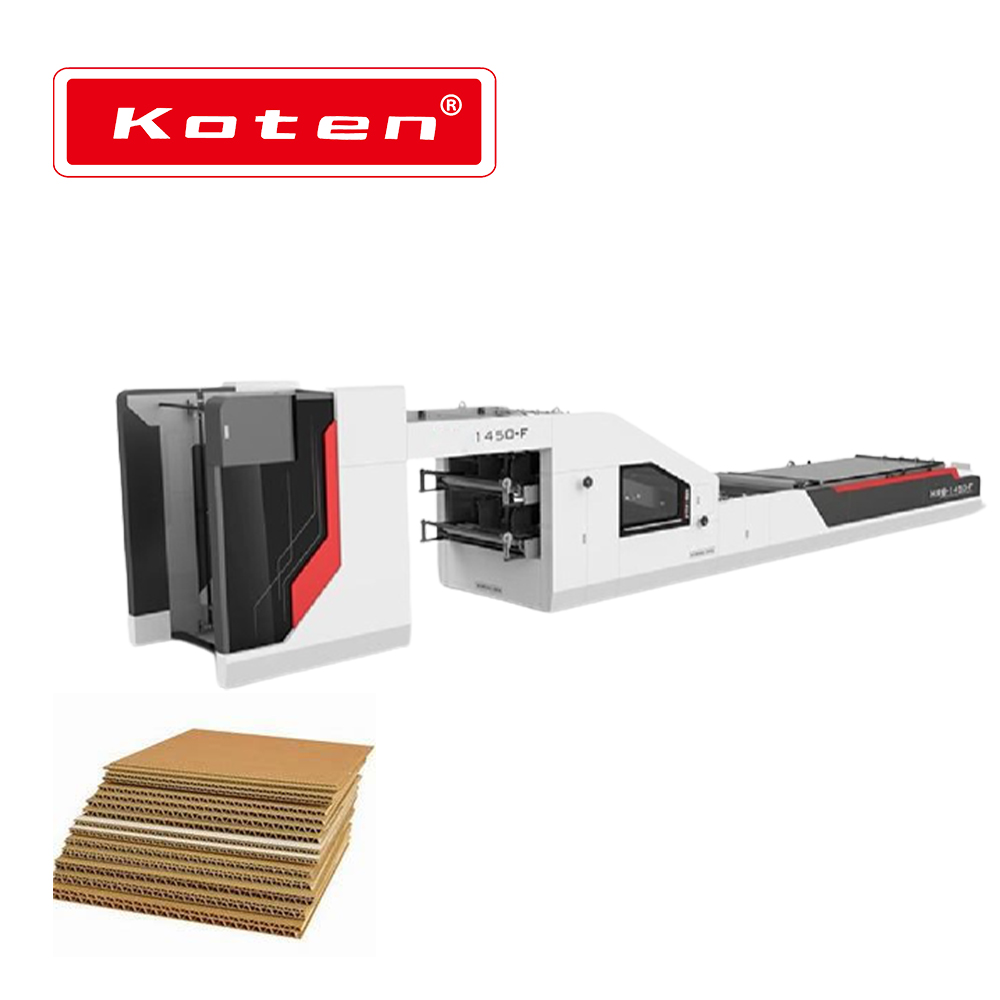

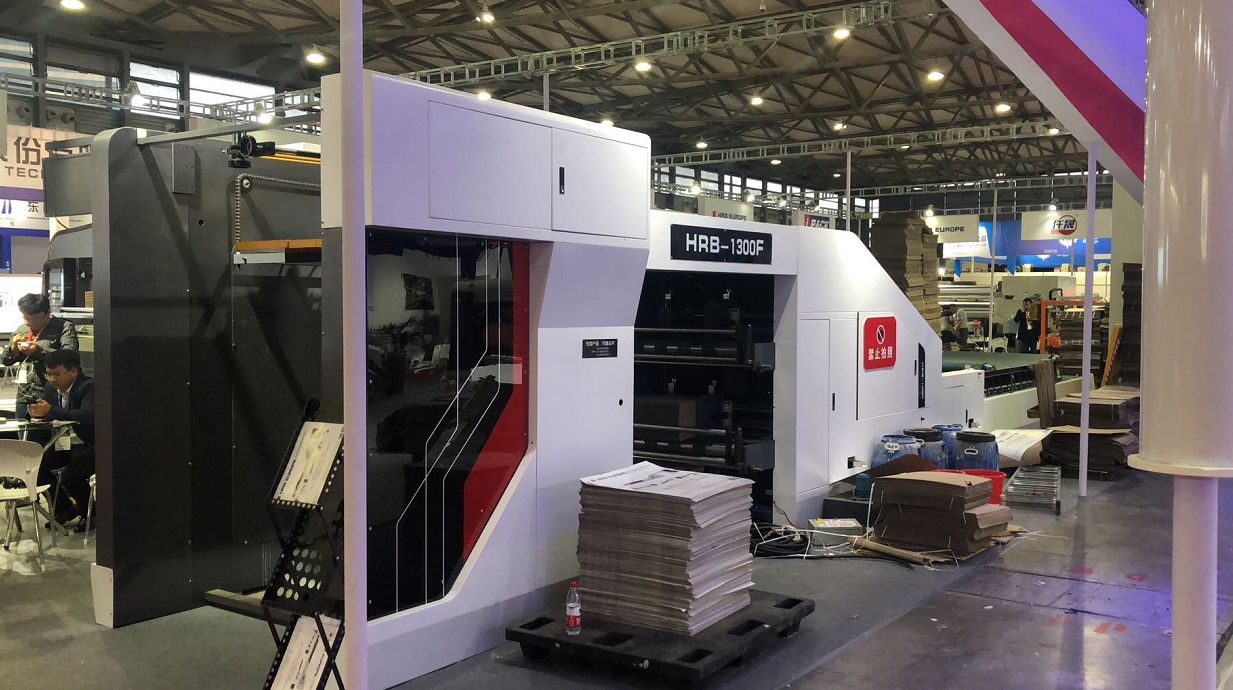

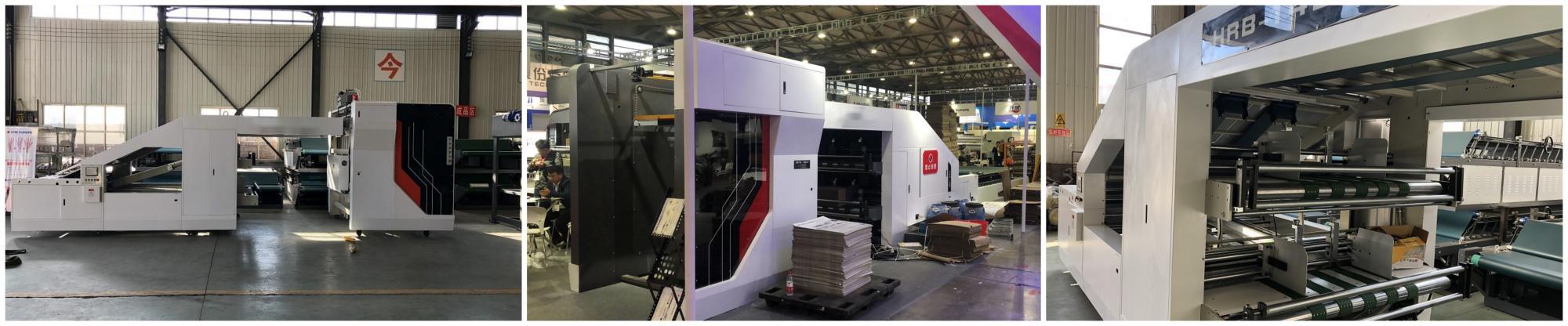

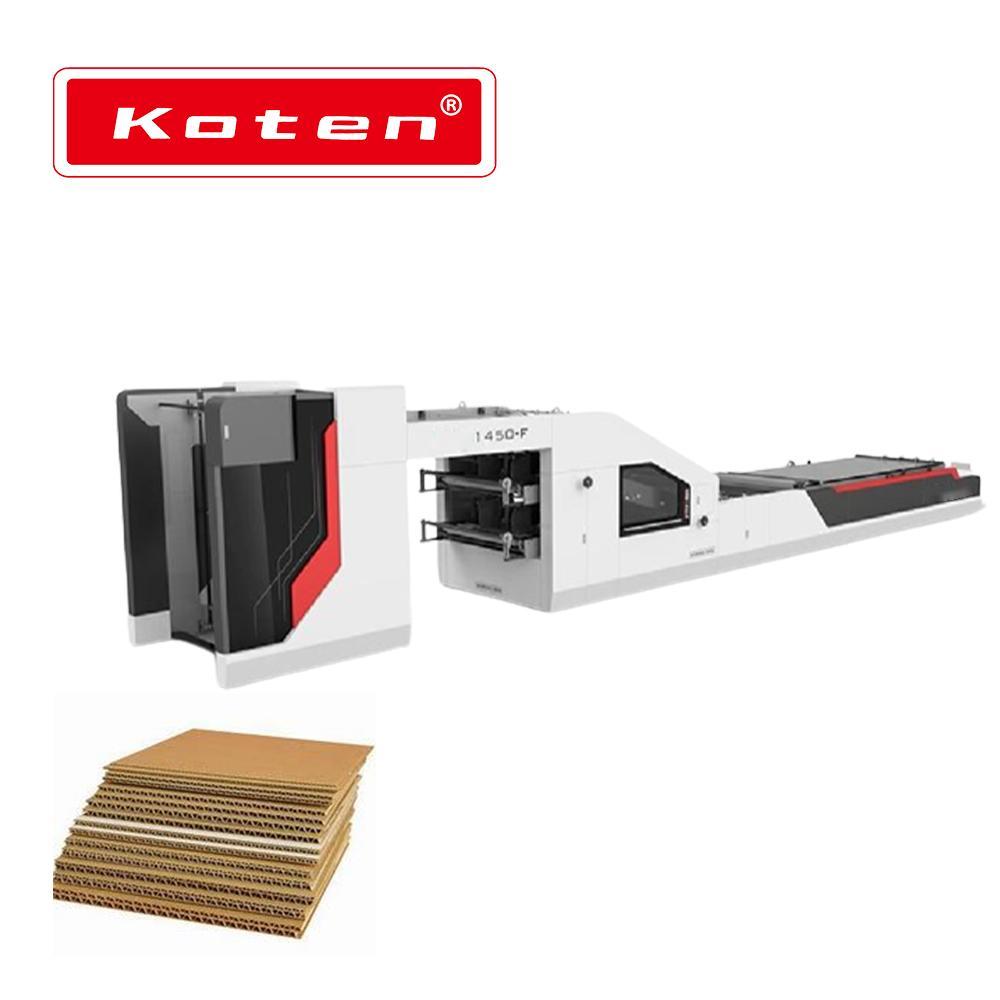

Serie F Serie Fluto multistrato completamente automatico Laminator è costituito da una sezione di sollevamento della carta a faccia automatica, sezione di trasporto della carta facciale, sezione di trasporto sincronizzato a doppio fondo sincronizzato o asincronizzato, sezione di posizionamento della carta inferiore, sezione di incollaggio ciclico, sezione di pressione, sezione di consegna e sezione di raccolta automatica. Si adatta per laminare la carta stampata sulla scheda ondulata o sul cartone che è più spessa di 350 gsm, con caratteristiche di alta precisione e alta velocità. È la macchina per laminazione ideale per tutti i tipi di società di imballaggi domestiche e all'estero.
1- Motore servo

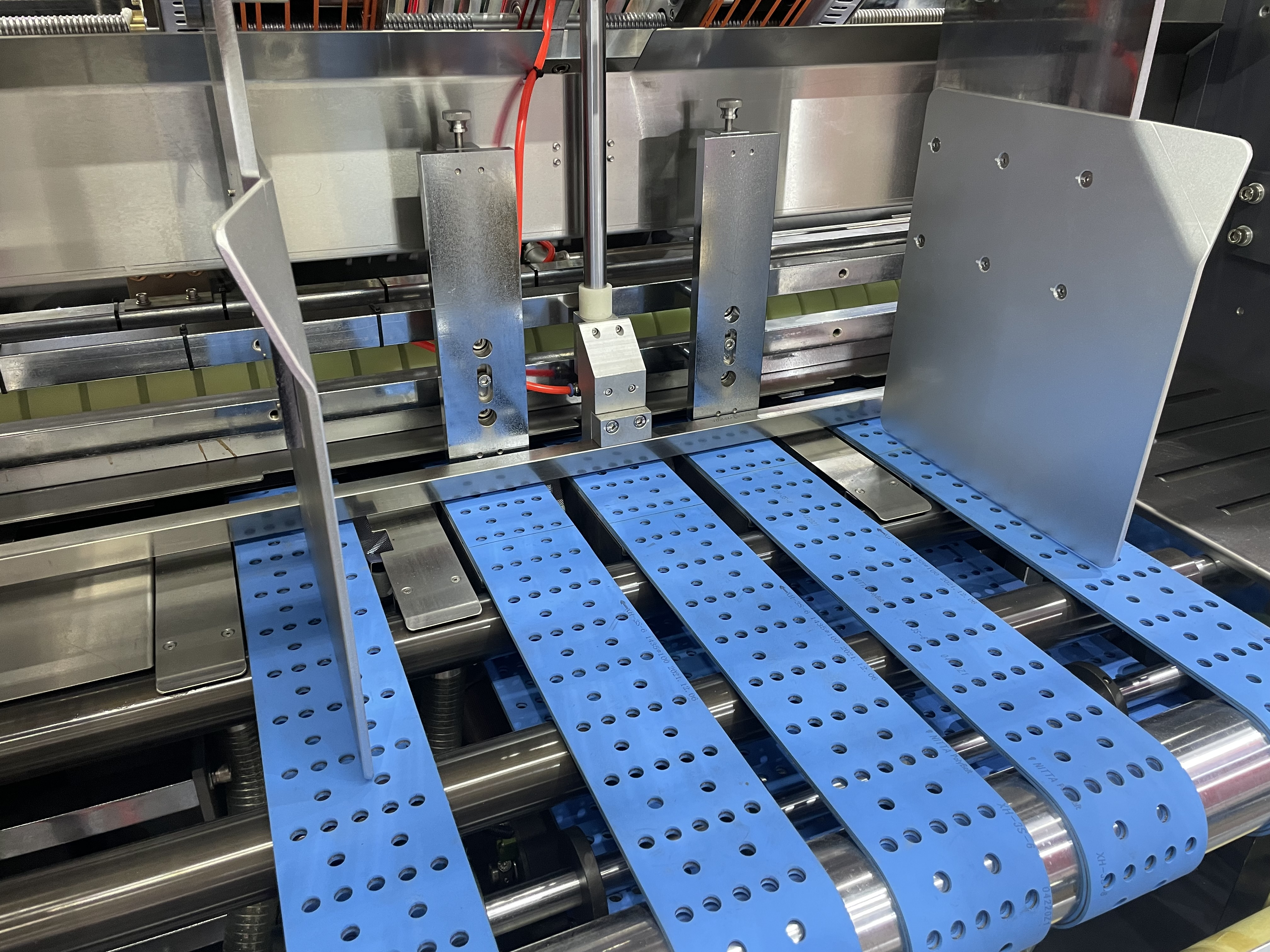

2- Trasferimento a vuoto
3- Sistema elettrico Siemens
4- Sistema di controllo remoto
5- Auto impostato da HMI e PLC
Tre in uno 2+2+1 o 4+2+1
Modello | 1300F | 1450F | 1600F |
Max Carta Misurare | 1300x1200mm | 1450x1200mm | 1580x1200mm |
Maino Misurare | 520x520mm |
Viso Carta Spessore | 150-600GSM |
Metter il fondo a Carta | A/B/C/E/F/G. 2plici Flauto ≤10mm |
Precisione | 1,5 mm |
Max Velocità | 4000-6000pcs/h |
Altezza Di Viso Carta Mucchio | 1600mm |
Viso Carta Tavolo Capacità | 1500 kg |
Altezza Di Metter il fondo a 2plici Mucchio | 400 mm |
Totale Energia | 20/22/22KW |
Servo Qty | 2 |
Operazione Modo | AUTO IMPOSTATO |

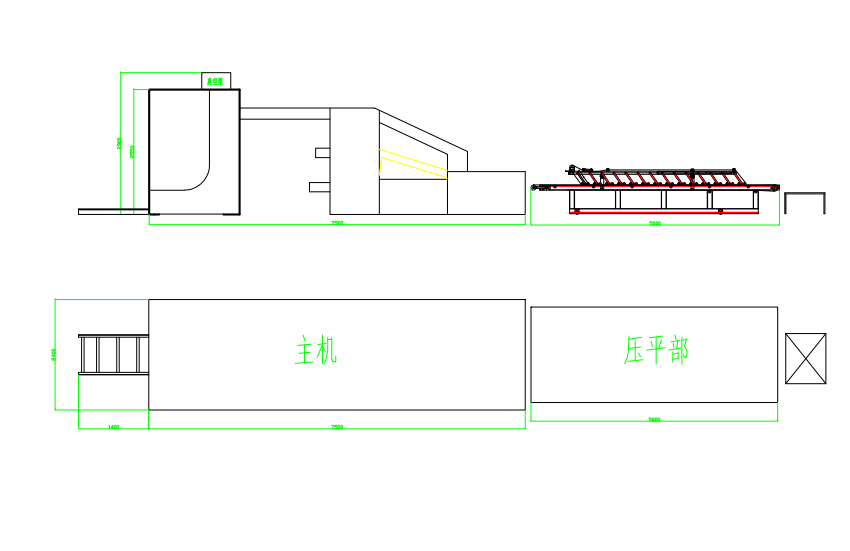

Dimensione | 15x2.2x2.6m | 15x2.4x2.5m/15x2.5x2.5m |
/Macchina Peso | 5000 kg | 5500 kg/6000 kg |
NO. | NOME | MODEL | MARCA |
1 | Inverter | V20 4.0 KW | Siemens |
2 | Inverter | V20 2.2 KW | Siemens |
3 | Inverter | V20 1.5 KW | Siemens |
4 | Plc | accorto 200 ST40 | Siemens |
5 | TOCCO SCHERMO | accorto V700 CIOÈ | Siemens |
6 | Contattore | 3ts30 01e | Siemens |
7 | TERMICO PROTEGGERE | 3UA59 40-2a | Siemens |
8 | Relè | ZYS4N-JDC24V | Siemens |
9 | ARIA INTERRUTTORE | 5SP4391-7 C100 | Siemens |
10 | PULSANTE | LA39-B2-11/R-GT | Siemens |
11 | EMERGENZA | LA39-A1-11Z/R. | Siemens |
12 | INTERRUTTORE | LA39-B2-11X/K. | Siemens |
13 | Relè Soket | 13Y9W1 | Omron |
14 | Relè Soket | 13Y9W1 | Omron |
15 | SERVO MOTORE | SV-DB100-1R5-4-1R | Invt |
16 | FRENO Resister | 500 W. 50Ω | Cina |
