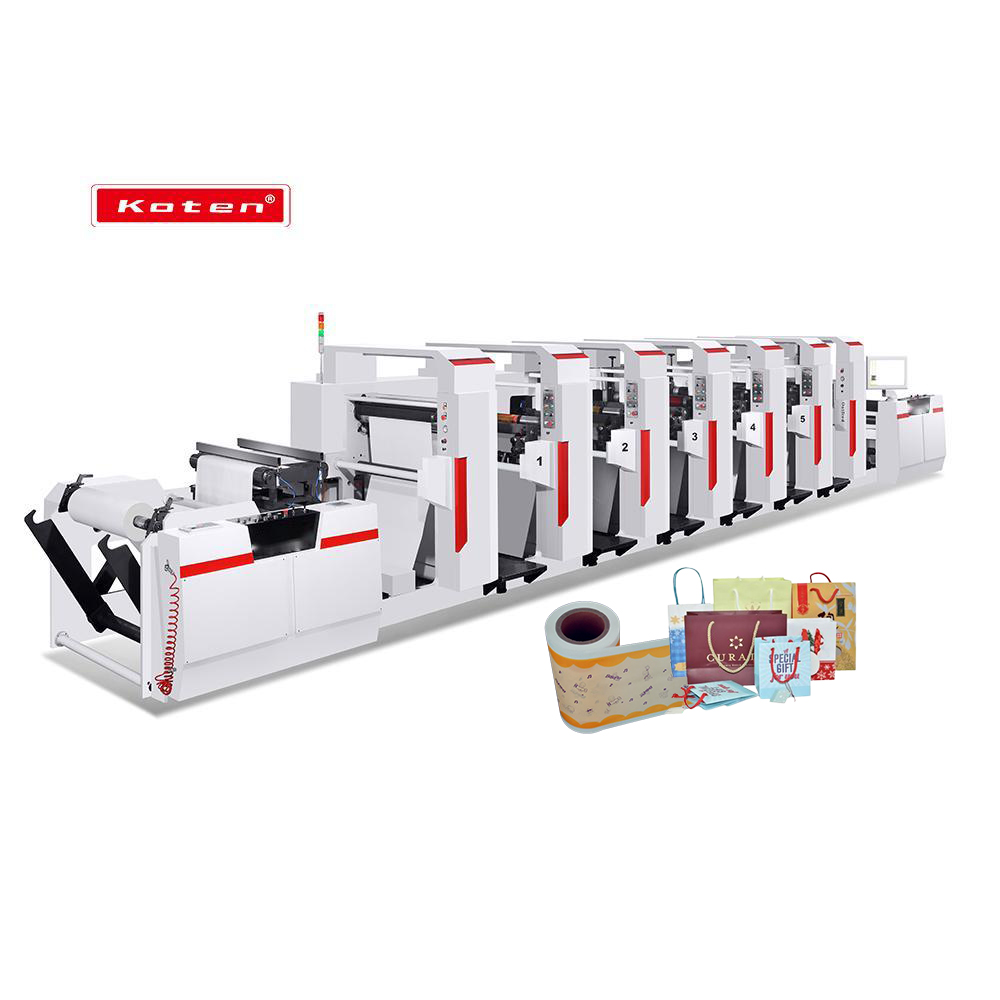

Rzj-41300A Tipo di unità Macchina per stampa flessografica
La macchina per la stampa flessografica include principalmente 7 unità: unità di distorsione, unità di controllo della tensione, unità di trazione D, unità di stampa, unità di trazione del riavvolgimento e unità di riavvolgimento. L'intera macchina è controllata da PLC. Facile da usare. È un'attrezzatura ideale per la stampa di carta e plastica. Questa macchina è adatta per la stampa di tazze di carta, la stampa in cartone di carta, la stampa del pacchetto di latte, la stampa del sacchetto di carta, la stampa di carta marrone e così via
introduzione al prodotto
1 、 Unità in alimentazione
1) Il telaio del dispositivo in alimentazione appartiene alla via di carico dell'albero dell'aria.
2) modo di carico dell'albero dell'aria flatulenza.
3) Rewind utilizza freno a polvere magnetica, controllo automatico della tensione.
4) Allarme del cambiamento del materiale (allarme automatico quando il diametro di riavvolgimento è troppo piccolo.)
5) Dispositivo di spegnimento dei freni cartacei.
6) dotato di indicatore del gonfiore.
7) Sistema di correzione degli errori: correggere automatico la posizione della carta.
8) Dispositivo di precipitazione elettrostatico.
9) Dispositivo di carico e scarico idraulico.
2 、 Unità di trazione di distorsione
1) Unità di trazione da svolgere prende doppie pareti in ferro in lega.
2) I rulli doppi in gomma premi carta, componenti pneumatici e parti controllano la pressione.
3) Sistema di controllo della tensione per garantire l'accuratezza della registrazione.
3 、 unità di stampa (4 set)
1) L'unità di stampa prende doppie pareti in ferro in lega.
2) Il motore prende il controllo di conversione della frequenza, l'unità di trasmissione è cinghia di distribuzione.
3) Utilizzare il rullo in ceramica per inchiostro, sistema di raschiatura a riserva singola.
4) Modi di registrazione: registrazione automatica verticale; registrazione manuale orizzontale.
5) Rullo in ceramica e rullo a piastre Prendi un sistema di impressione pneumatica, separazione automatica per l'arresto.
6) Il sistema di fornitura di inchiostro automatico garantisce la coerenza dell'inchiostro mediante riciclaggio dell'inchiostro.
7) Modifica la rullo e la scatola dell'inchiostro in acciaio inossidabile senza strumenti.
8) Funzione della piastra di pulizia automatica: ogni volta di arresto quando il rullo in ceramica si separa, il rullo della piastra continuerà a rotolare per trasmettere l'inchiostro di stampa nella carta. Quindi mantiene la pulizia della piastra.
9) Motore indipendente guida il rullo in ceramica per evitare i tempi di inattività dell'inchiostro.
10) Dispositivo ruota rullo inferiore.
4 、 unità di trazione riavvolta
1) L'unità di trazione di riavvolgimento prende doppie pareti in ferro in lega.
2) I rulli doppi in gomma premi carta, componenti pneumatici e parti controllano la pressione.
5 、 unità di riavvolgimento
1) Il telaio del dispositivo in alimentazione appartiene alla via del riavvolgimento dell'asse flatulenza.
2) modo di caricamento dell'asse flatulenza.
3) Motor Drives Rewind per raggiungere un attento controllo della tensione.
4) dotato di indicatore del gonfiore.
5) REGLIE REGUATO.
6) Dispositivo di carico e scarico idraulico.
5 、 unità di riavvolgimento
1) Il telaio del dispositivo in alimentazione appartiene alla via del riavvolgimento dell'asse flatulenza.
2) modo di caricamento dell'asse flatulenza.
3) Motor Drives Rewind per raggiungere un attento controllo della tensione.
4) dotato di indicatore del gonfiore.
5) REGLIE REGUATO.
6) Dispositivo di carico e scarico idraulico.
6. Unità di dryer
1) Sistema dell'essiccatore indipendente, via di riscaldamento elettrico.
2) Un riscaldatore a infrarossi a onde corte nell'armadio asciugabile, lampada IR (temperatura regolabile)
3) Regolazione del dispositivo dell'ingresso dell'aria e dell'uscita.
4) Emissioni di gas di scarico di Exyauster.
7. Unità di controllo
1) PLC controlla l'intera macchina con funzione autodiagnosziale.
2) Schermate i controlli di input e visualizza lo stato di lavoro della macchina.
3) Il motore dell'inverter controlla unità di trazione.
4) Rewind utilizza freno a polvere magnetica, controllo automatico della tensione.
5) I controlli della velocità del ciclo ravvicinato del motore Inverter si riavvolgono per rendere il rotolamento.
6) L'asciugatrice IR si divide in un controllo largo largo e stretto.
7) Allarme del cambiamento del materiale (allarme automatico quando il diametro di riavvolgimento è troppo piccolo)
8) Controllo automatico di spegnimento per alimentazione e alimentazione.
9) Sistema di spegnimento automatico Quando termina l'uscita preimpostata.
10) contatore dei metri automatici.
11) Regolazione della velocità multipla.
Parametri del prodotto
Max. Diametro di riavvolgimento/distorsione | φ1524m |
Diametro interno del nucleo di carta | 3 "o 6 " |
Max. Larghezza del web | 1320 mm |
Stampa ripetizione | 380-1200 mm |
Spessore della piastra | 1,7 mm |
Spessore del nastro di montaggio della piastra | 0,38 mm |
Precisione della registrazione | ± 0,12 mm |
Peso della carta della stampante | 80-230G/㎡ |
Gamma di controllo della tensione | 10-50 kg |
Max. Velocità della macchina | 180m/mi |
Potere totale | 120kW |
Il peso | 11500 kg |
Dimensione | L12950mm*W3950mm*H1700mm |
Applicazione
