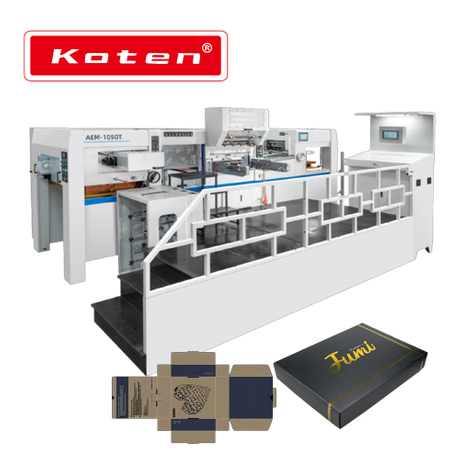

Stamping a caldo automatico e macchina per fustellamento AEM-1050T

La macchina per stamping e fustellamento automatico viene utilizzata per la timbratura a caldo e la fustella di carta, cartone, scheda ondulata, foglio di plastica (come PVC, PP), con funzione di timbrai a caldo, fustellamento e pieghe e goffrazioni. Adotta il motore del server per controllare la timbratura, l'alimentazione e la raccolta del foglio. Il sistema di controllo della temperatura ha 8 area di riscaldamento, impostazione della temperatura separatamente e controllo termostatico.

Sicurezza, risparmio energetico, efficiente

1. La pressa per platen è guidata da Taiwan Teco Main Motor con Panasonic inverter; L'esecuzione della macchina completa è controllata da PLC Sistema di controllo centralizzato che può esaminare automaticamente lo stato di lavoro e testare lo stato insolito e registrare la condizione di lavoro. Secondo lo standard di sicurezza europeo, progettiamo ragionevolmente per rendere la combinazione perfetta di operabilità e sicurezza.

2. Sistema di allarme avanzato L'avvio ricorderà l'operatore di lasciare l'area non sicura. Rilevando automaticamente l'intero processo, se malfunzionamento, non paper o carta bloccata, la frizione pneumatica si separa e si fermerà automaticamente, il che riduce lo spreco di carta, proteggerà il personale e le attrezzature.

3. Elaborato pre-stacked dispositivo E Dispositivi di alimentazione e consegna della carta Riduci il tempo di impilamento, migliora l'efficienza della macchina e aumenta il reddito.

4. Selezionato Europeo, giapponese, Taiwan Electrical E componente pneumaticos Migliorare la stabilità della macchina e ridurre la frequenza di inanimaità.

5. Mainframe e base adottano grafite sferoidale ad alta resistenza Iron QT500-7 che viene accuratamente elaborato dal centro di controllo numerico, garantisce che la macchina funziona stabilmente a lungo quando porta una grande pressione. I nuclei della macchina per pressione della piastra come l'albero a gomiti, l'ingranaggio dei vermi, sono tutti in acciaio in lega di alta classe importati, che vengono elaborati mediante tempra e tempismo ad alta temperatura con una lunga durata lavorativa.

6. Il sistema di lubrificazione per le parti del core è dotato di dispositivo di visualizzazione per pressione dell'olio e dispositivo allarmante per una pressione insufficiente di olio e aria.

7. Fornire a lungo termine e completare allenamento tecnico Oltre a prompt manutenzioni gratuite per un anno, Garantire che i nostri clienti possano padroneggiare pienamente la tecnologia di produzione delle nostre attrezzature. La nostra macchina è con design perfetto, installazione accurata, alta stabilità, alta sicurezza, basso rumore.

Sezione di alimentazione della carta: alimentatore e trasportatore

1. La piastra murale dell'alimentatore è realizzata in ghisa, che è più stabile mentre funziona ad alta velocità.

2. Precisione Testa di alimentazione (pompa del vuoto Becker) con soffiatore a doppio lato: adatto sia a cartone che per la scheda ondulata. Ha 4 ugelli di aspirazione 4 ugelli da mangime e l'angolo e l'altezza degli ugelli possono essere regolati per adattarsi alle diverse forme di carta.

3. Testa del feeder (in avanti/indietro) L'allineamento della pila (sinistra/destra) può essere regolato dal motore, è solo necessario premere i pulsanti per regolare.

4. Rilevatore a doppio foglio elettrico-meccanico,

5. Tabella del trasporto di tipo pendenza con rulli di stampa PU anti-duetto e le ruote a pennello sono molto più adatte per l'alimentazione di carta sottile a condizioni di corsa ad alta velocità.

6. Late il lato a doppio uso (tiro e spinta) e laici anteriori garantiscono l'accuratezza della posizione del foglio.

7. Funzione di rilevamento della carta e accumulazione della carta e funzione di arresto automatico: quando i sensori rilevano la carta viene distorta o accumulata prima di essere consegnata alla sezione pressa a pista, la macchina si fermerà.

8. Dispositivo tampone pneumatico a cinghia del trasporto: quando funziona ad alta velocità, aiuta la carta a essere consegnata senza intoppi dall'alimentazione della cintura.

9. Struttura di alimentazione della carta non-stop e tipi di guida guidano il pallet preconfezionato migliora l'efficienza in gran parte.

Sezione pressa per platen

1. Il corpo di Main adotta ferro duttile ad alta resistenza QT500 con un processo di fusione speciale. L'albero motore in lega Ni-CR-MO con un trattamento speciale del processo artigianale e un verme e un attrezzatura super resistenti all'usura.

2. Motore olio automatico ad alta pressione con filtro e ventola di raffreddamento ricicla l'olio per lubrificare le parti di trasmissione principali (albero a gomiti, verme e attrezzatura). E la pompa dell'olio automatico lubrifica tutte le parti necessarie (ingranaggi, catene, ecc.)

3. Grande volano con la frizione pneumatica garantisce un'alta precisione quando la macchina è in esecuzione ad alta velocità.

4. Pressione automatica del sistema di regolazione della taglio della fustrosi, l'operatore deve solo impostare il valore sul touchscreen per regolare la pressione.

5. Design umano per la piastra per dado e fodera (acciaio di manganese, HRC50-53). Il telaio da morire può essere rovesciato e bloccato pneumaticamente.

6. Indexer a camme ad alta precisione con limitatore di coppia e cintura sincrona per controllare le barre della pinza per consegnare la carta in posizione accurata stabilmente quando funziona ad alta velocità.

7. Pinne in lega Ti-Al ad alta resistenza e catene resistenti all'usura per la barra della pinza

Unità di stampaggio del foglio

1. PC tablet industriali, dati di input touchscreen, realizzare ottimizzazione automatica del programma, salvare i fogli.

2. Adottare il sistema di controllo del motore servo per la timbratura del foglio, l'alimentazione e la raccolta di fogli accuratamente.

3. Separare la temperatura di impostazione di 12 area di riscaldamento, controllo termostatico.

4. Sistema di controllo della pressione elettronica, durante la timbratura a caldo, se non c'è carta, non c'è pressione.

6. La piastra a nido d'ape resistente al calore è realizzata con materiale speciale.

7. Il meccanismo di alimentazione del tipo di cassetto migliora l'efficienza e garantisce sicurezza.

8. Sistema di rilevatore di soffiatura separato e trasversale e longitudinale.

9. Separare il dispositivo di riciclo dei rifiuti e la scatola di riciclaggio.

10. Piatto a nido d'ape (opzionale)

11. Stand extra di piastra (opzionale)

Sezione di consegna cartacea

1. Dispositivo di allineamento automatico, soffiatore ad aria regolabile e pila di carta garantisce la spazza per capelli in buon ordine, indipendentemente dalla carta sia spessa o sottile.

2.Overrun-Prevenzione: il foglio viene spostato verso l'alto con la barra della pinza; Il sensore di rilevamento verrà avviato e la macchina si fermerà.

3. Il dispositivo di consegna della carta automatica non-stop è controllato dal motore; Devi solo premere il pulsante per funzionare.

4.Tag Insert Device (1 set) per registrare la quantità di fogli.

Scatola elettrica e sistema di controllo

1. I controlli dell'interfaccia sono integrati e numerosi controlli di interruttore elettrico sono impostati nella schermata operativa che è facile funzionamento e una facile comprensione.

2.PLC Il sistema di controllo centralizzato può esaminare automaticamente lo stato di lavoro e testare lo stato insolito e registrare la condizione di lavoro.

3. Funzione di diagnosi del problema sul touchscreen, se si verificano problemi, è possibile controllare il touchscreen per trovarlo.

4. Cinese, inglese o altra lingua (opzionale) sul touchscreen

5. I componenti elettrici e il circuito elettrico sono in accordo con European American Safety Standard.

Max. Dimensione del foglio	1050 × 750 mm	Gamma di azioni	Cartone: 0,1 ～ 2 mm
Min. Dimensione del foglio	400 × 350 mm		Carta ondulata: ＜ 4 mm
Max. Dimensione del fusteggio	1040 × 720 mm		Foglio di plastica: 0,2 ～ 1 mm
Max. Dimensione di stampaggio	1030 × 720mm	Precisione del fusteggio	≤ ± 0,1 mm
Dimensione dell'inseguimento interno	1080 × 745 mm	Accuratezza di timbratura	≤ ± 0,125 mm
Dimensione della piastra di fustellatura	1050 × 730 mm	Max. Pressione	300 t
Spessore della piastra di rivestimento	7 mm o 5+2 mm	Max. Velocità della macchina	7500 S/H
Larghezza del foglio trasversale	15-720mm	Max. Velocità di stampaggio	6000S/H.
Larghezza longitudinale in foglio	15-1030 mm	Min Gripper Margin	7 mm
Max. Diametro del foglio	Φ250mm	Fornitura d'aria	0,6-0,7 milioni, 0,36 m³/min
Diametro interno del nucleo della bobina del foglio	25mm (1 ") o 76mm (3 ")	Requisiti di potenza	3 fasi 380V 50Hz
Alberi di alimentazione trasversali	2 pezzi	Potenza motore principale	11 kW
Alberi di alimentazione longitudinale	3 pezzi	Potenza di riscaldamento	24 kW
Zona di riscaldamento	12 pezzi	Potere totale	60 kW
Intervallo di temperatura	50 ~ 199 ℃	Peso totale della macchina	20 t
Altezza del mucchio di alimentazione	1550 mm	La dimensione complessiva 【L (+ pre-stacking) × W (+ piattaforma) × H】	5600 (+1430) × 2100 (+2000) × 2800mm
Altezza della pila di consegna	1500 mm

Nome	Materiali (marchio)/origine	Nome	Materiali (marchio)/origine
Struttura della cornice principale	QT500-7 Ghisa di grafite sferoidale	Plc	Fatek, Taiwan
Muro di alimentazione	QT500-7 Ghisa di grafite sferoidale	Touch screen	Wecon, Taiwan
Barra della pinza	TI-AL ALLAY, TAIWAN	Motore principale	Siemens, Germania
Denti da pinza	Acciaio di manganese, Taiwan	Motoriduttore	CPG, Taiwan
Unità di indicizzazione CAM	Hanex, Taiwan	Pompa a vuoto	Becker, Germania
Catena di pinza	Iwis, Germania	Pompa di lubrificazione	Versa, Australia
Cintura sincrona principale	Gates, USA	Inverter	Panasonic, Giappone
Cintura del trasportatore	Habasit, Svizzera	Codificatore	Omron, Giappone
Cuscinetto chiave principale	NSK, Giappone	Sensore in fibra ottica	Keyence, Giappone
sensore fotoelettrico	Panasonic, Giappone	Contattore AC	Schneider, Francia
Relè	Schneider, Francia	Interruttore	Schneider, Francia
